Uso de escalas en las presentaciones de AutoCAD
Fernando Montaño10:27 19 comentarios

Este BLACK Friday inicia a las 0:00 del Jueves 23 y se extiende hasta las 23:59 del domingo 26; pero todas las promociones tienen cupos y son hasta agotar.

Los descuentos son del 75%, 60% y, en el peor de los casos, 50%, y abarcan todos los cursos, con excepción de Revit Familias:

Promociones y cupos

AutoCAD Architecture 75% OFF 100€ 25€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_75-OFF

3ds Max para (usuarios deAutoCAD) 75% OFF 75€ 18.75€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_75-OFF

Revit BIM 60% OFF 100€ 40€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_60-OFF

AutoCAD nivel experto 60% OFF 90€ 36€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_60-OFF

AutoCAD 2D + AutoCAD 3D 60% OFF 125€ 50€

(Solo los 10 primeros, después 50% OFF) Ir a la tienda BF_CAD23



Agotadas estas promociones…

TODOS los cursos 50% OFF

(Solo los 10 primeros en cada curso) Ir a la tienda BF2018

NOTA: Los CUPONES aparecerán escritos en la página de compra y solo debes aplicarlos (seleccionarlo + OK), por lo tanto no necesitas memorizarlos.






Consulta un usuario de AutoCAD:
Hola Fernando, buenos días.
He comprado tu libro de AutoCAD avanzado 2013, y creo que está muy bien, me está ayudando mucho.
Tengo una duda un poco tonta, pero que me está complicando bastante a la hora de hacer algún proyecto:
Primero decir que yo dibujo en metros, puesto que creo que es lo más útil para el tamaño de estos proyectos.
A la hora de hacer la presentación, pongo 1000 unidades de papel son 1 de dibujo, con lo que si no me equivoco, ya dejo mi presentación lista para usar las escalas que vienen por defecto ( dentro de la barra de ventana gráfica). Me es muy útil usarlo así, por que en algunos planos me piden escalas del tipo : 1/2" = 1'-0", y me sería muy difícil personalizar la lista de escalas.
Con todo esto que te he contado, mi pregunta es : ¿por que se cambia la escala en el espacio modelo?¿que beneficios tiene esto? ¿que problemas puedo tener, o que estoy haciendo mal si dibujo en metros, pero lo dejo claro a la hora de configurar la página pongo 1000-1 para que no me dé problemas con el espacio de trabajo que está configurado en milímetros)
Un saludo y muchas gracias

Respuesta:
Gracias por comprar el libro y me alegra mucho que te esté sirviendo.
El primer concepto que debes tener claro es que en el espacio modelo estas reproduciendo la realidad y no dibujando a escala; como tú dices, estás reproduciendo la realidad en metros. La asignación de escalas en el espacio modelo se relaciona únicamente con los objetos anotativos, o sea para definir las cotas y los textos que saldrán a cada escala (también podrían ser los bloques y sombreados). Esto es de uso habitual, es correcto y no trae ningún perjuicio, solo tiene beneficios pues hace que todo se más fácil.
Me llama la atención que dibujes en metros y menciones una escala en pulgadas (1/2" = 1'-0"), esta parte no la entendí bien.
Las escalas predeterminadas de AutoCAD están hechas para trabajar en milímetros (o pulgadas), al igual que las dimensiones de la hoja en el papel. Esas escalas son correctas cuando trabajas en milímetros en el papel, pero también en el modelo. Como tú en el modelo no estás trabajando en metros, debes hacer algo para que sean compatibles tu trabajo en metros y las escalas para milímetros. Esto se puede hacer de dos formas: la que tú estás haciendo correctamente o la que yo explico en el libro. Ambas son correctas, pero te las explicaré mejor.
Tú al poner ese valor de 1000=1, estás igualando el metro de tu modelo (o sea los 1000 milímetros de tu modelo) a 1 milímetro en el papel. Esto te permite trabajar todo en metros y poder usar las escalas predeterminadas de AutoCAD (o sea esas escalas que en principio estaban creadas para milímetros). ¿Qué es lo malo de este procedimiento? Que a nivel de tu hoja todo lo tienes que trabajar en metros; o sea, si vas a escribir un texto de 7 milímetros, lo debes expresar en metros y su tamaño deberá ser 0.007 metros. Este es el único problema que ofrece este método.
Yo explico un procedimiento diferente, porque entiendo que lo natural e intuitivo al momento de trabajar en el espacio papel, es hacerlo en milímetros; para que si deseas escribir un texto de 2 milímetros, poder darle 2 de altura y no 0.002 metros. Si en el espacio modelo se trabaja en metros y en el papel en milímetros, esto supone un problema ¿Cómo se resuelve? cambiando las escalas. Algo muy parecido a lo que haces tú, pero en lugar de modificar la escala asignada en el espacio papel, yo recomiendo modificar cada una de las escalas que utilices. ¿Qué modificación debes hacer? es muy simple, ese mismo 1000 que tu pones en el papel, lo pones en el primer término de las escala. Por ejemplo, editas la escala que dice 1:50 y remplazas el 1 por 1000, entonces la escala quedará 1000:1 y te permitirá trabajar en metros en el modelo y en milímetros en el papel.

Las escalas, si bien son algo sencillo de resolver, confunden a muchas personas; para intentar traer claridad al problema, en el siguiente video explicaré los dos métodos que se pueden usar, para trabajar correctamente a escala; después cada uno optará por el que prefiera.


Duración del video: 20 minutos

Instalar sombreados en AutoCAD
Fernando Montaño10:26 0 comentarios

Este BLACK Friday inicia a las 0:00 del Jueves 23 y se extiende hasta las 23:59 del domingo 26; pero todas las promociones tienen cupos y son hasta agotar.

Los descuentos son del 75%, 60% y, en el peor de los casos, 50%, y abarcan todos los cursos, con excepción de Revit Familias:

Promociones y cupos

AutoCAD Architecture 75% OFF 100€ 25€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_75-OFF

3ds Max para (usuarios deAutoCAD) 75% OFF 75€ 18.75€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_75-OFF

Revit BIM 60% OFF 100€ 40€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_60-OFF

AutoCAD nivel experto 60% OFF 90€ 36€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_60-OFF

AutoCAD 2D + AutoCAD 3D 60% OFF 125€ 50€

(Solo los 10 primeros, después 50% OFF) Ir a la tienda BF_CAD23



Agotadas estas promociones…

TODOS los cursos 50% OFF

(Solo los 10 primeros en cada curso) Ir a la tienda BF2018

NOTA: Los CUPONES aparecerán escritos en la página de compra y solo debes aplicarlos (seleccionarlo + OK), por lo tanto no necesitas memorizarlos.

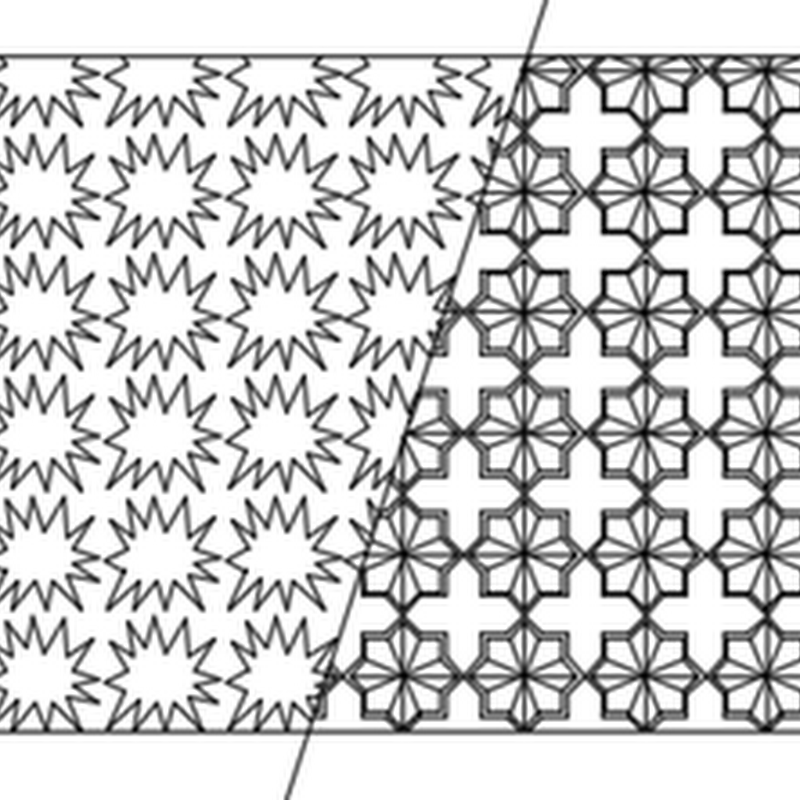

Los sombreados que trae AutoCAD no siempre son suficientes, pero es muy fácil conseguir nuevos e instalarlos.
imageNota: en el sitio de descargas del Campus Virtual tienes el enlace para descargar 600 sombreados para enriquecer tus diseños.



Cómo instalar los sombreados

Para instalar estos sombreados debes ejecutar los siguientes pasos:

1. Copia todos los archivos a una carpeta en el disco duro, por ejemplo C:\AutoCAD\Sombreados\

2. Abrimos el cuadro de Opciones en AutoCAD.



3. Posicionar el ratón sobre Ruta de búsqueda de archivo de soporte.
4. Hacer clic en el botón Añadir.
5. Hacer clic en el botón Examinar y designar la carpeta donde copiamos los sombreados.
image6. Selecciona OK y a continuación Aceptar.

Los sombreados se visualizarán junto a los restantes sombreados de AutoCAD…

Este artículo le puede gustar a tus amigos, coméntalo y compártelo con ellos. Muchas gracias.

Convertir una polilínea 3D en polilínea 2D (en solo 2 clics)
Fernando Montaño10:25 8 comentarios

Este BLACK Friday inicia a las 0:00 del Jueves 23 y se extiende hasta las 23:59 del domingo 26; pero todas las promociones tienen cupos y son hasta agotar.

Los descuentos son del 75%, 60% y, en el peor de los casos, 50%, y abarcan todos los cursos, con excepción de Revit Familias:

Promociones y cupos

AutoCAD Architecture 75% OFF 100€ 25€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_75-OFF

3ds Max para (usuarios deAutoCAD) 75% OFF 75€ 18.75€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_75-OFF

Revit BIM 60% OFF 100€ 40€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_60-OFF

AutoCAD nivel experto 60% OFF 90€ 36€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_60-OFF

AutoCAD 2D + AutoCAD 3D 60% OFF 125€ 50€

(Solo los 10 primeros, después 50% OFF) Ir a la tienda BF_CAD23



Agotadas estas promociones…

TODOS los cursos 50% OFF

(Solo los 10 primeros en cada curso) Ir a la tienda BF2018

NOTA: Los CUPONES aparecerán escritos en la página de compra y solo debes aplicarlos (seleccionarlo + OK), por lo tanto no necesitas memorizarlos.




Hace unos días me llegó una consulta acerca de cómo convertir una polilínea 3D en una polilínea 2D. Seguramente haya alguna rutina creada, no lo dudo; pero lo cierto es que AutoCAD por sí mismo nos ofrece las herramientas para solucionar casi todo los problemas. Tan solo necesitamos conocer esas herramientas y añadirle una dosis de ingenio.
En un anterior artículo, perteneciente al curso de AutoCAD experto y compartido en este blog, veíamos Cómo traer a un mismo plano, los objetos desperdigados por el espacio…; dichos conceptos serán los primeros que aplicaremos en la solución de este nuevo desafío.  Este proceso consiste en desplazar los objetos hacia arriba (0,0,10e99) y después hacia abajo (0,0,-10e99). Este simple movimiento, como por arte de magia, hace desaparecer todas las coordenadas “Z” y las lleva al valor cero...

Descargar AutoCAD 2017
Fernando Montaño10:24 0 comentarios

Este BLACK Friday inicia a las 0:00 del Jueves 23 y se extiende hasta las 23:59 del domingo 26; pero todas las promociones tienen cupos y son hasta agotar.

Los descuentos son del 75%, 60% y, en el peor de los casos, 50%, y abarcan todos los cursos, con excepción de Revit Familias:

Promociones y cupos

AutoCAD Architecture 75% OFF 100€ 25€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_75-OFF

3ds Max para (usuarios deAutoCAD) 75% OFF 75€ 18.75€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_75-OFF

Revit BIM 60% OFF 100€ 40€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_60-OFF

AutoCAD nivel experto 60% OFF 90€ 36€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_60-OFF

AutoCAD 2D + AutoCAD 3D 60% OFF 125€ 50€

(Solo los 10 primeros, después 50% OFF) Ir a la tienda BF_CAD23



Agotadas estas promociones…

TODOS los cursos 50% OFF

(Solo los 10 primeros en cada curso) Ir a la tienda BF2018

NOTA: Los CUPONES aparecerán escritos en la página de compra y solo debes aplicarlos (seleccionarlo + OK), por lo tanto no necesitas memorizarlos.





Ya está disponible la nueva versión de AutoCAD y la puedes descargar en la web oficial de Autodesk
Descargar AutoCAD 2017 (español) / Descargar AutoCAD 2017 (inglés)

Dado que aún no está disponible en la comunidad de estudiantes de Autodesk,  te recomiendo instalar la versión de prueba desde el sitio oficial y en unos días la activas con tu número de serie de estudiante y sin necesidad de instalarla nuevamente. Bajo ningún concepto instales una versión pirata, recuerda que las versiones de estudio son completas, gratuitas y válidas por 3 años.


En los próximos días te estaremos contando su novedades…



CUPÓN DE DESCUENTO:
Válido hasta el 31 de enero y para el curso AutoCAD nivel experto







Cómo configurar la interfaz clásica en AutoCAD 2017, 2016 y 2015
Fernando Montaño10:23 1 comentarios

Este BLACK Friday inicia a las 0:00 del Jueves 23 y se extiende hasta las 23:59 del domingo 26; pero todas las promociones tienen cupos y son hasta agotar.

Los descuentos son del 75%, 60% y, en el peor de los casos, 50%, y abarcan todos los cursos, con excepción de Revit Familias:

Promociones y cupos

AutoCAD Architecture 75% OFF 100€ 25€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_75-OFF

3ds Max para (usuarios deAutoCAD) 75% OFF 75€ 18.75€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_75-OFF

Revit BIM 60% OFF 100€ 40€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_60-OFF

AutoCAD nivel experto 60% OFF 90€ 36€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_60-OFF

AutoCAD 2D + AutoCAD 3D 60% OFF 125€ 50€

(Solo los 10 primeros, después 50% OFF) Ir a la tienda BF_CAD23



Agotadas estas promociones…

TODOS los cursos 50% OFF

(Solo los 10 primeros en cada curso) Ir a la tienda BF2018

NOTA: Los CUPONES aparecerán escritos en la página de compra y solo debes aplicarlos (seleccionarlo + OK), por lo tanto no necesitas memorizarlos.





En el siguiente vídeos te explico cómo configurar la interfaz Clásica en las últimas versiones de AutoCAD.



Plantilla de dibujo
Fernando Montaño10:23 9 comentarios

Este BLACK Friday inicia a las 0:00 del Jueves 23 y se extiende hasta las 23:59 del domingo 26; pero todas las promociones tienen cupos y son hasta agotar.

Los descuentos son del 75%, 60% y, en el peor de los casos, 50%, y abarcan todos los cursos, con excepción de Revit Familias:

Promociones y cupos

AutoCAD Architecture 75% OFF 100€ 25€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_75-OFF

3ds Max para (usuarios deAutoCAD) 75% OFF 75€ 18.75€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_75-OFF

Revit BIM 60% OFF 100€ 40€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_60-OFF

AutoCAD nivel experto 60% OFF 90€ 36€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_60-OFF

AutoCAD 2D + AutoCAD 3D 60% OFF 125€ 50€

(Solo los 10 primeros, después 50% OFF) Ir a la tienda BF_CAD23



Agotadas estas promociones…

TODOS los cursos 50% OFF

(Solo los 10 primeros en cada curso) Ir a la tienda BF2018

NOTA: Los CUPONES aparecerán escritos en la página de compra y solo debes aplicarlos (seleccionarlo + OK), por lo tanto no necesitas memorizarlos.



Dibujar en AutoCAD tiene algunas similitudes con dibujar a mano: si nuestra mesa está llena de objetos que no son de dibujo, si debemos limpiar la mayonesa, si los lápices están extraviados y sin punta, y si las lapiceras gráficas están tapadas porque se secó la tinta; será difícil hacer nuestro trabajo. Quizás mañana podamos comenzar, ya que hoy debemos poner todo en orden.
01-01
Si por el contrario, todo está en orden y en condiciones de comenzar a trabajar, podremos iniciar nuestro proyecto de inmediato y, lo que es más importante, podremos concentrar nuestra atención en el diseño y no en otras actividades paralelas y que nada tienen que ver con el dibujo que realizaremos.
01-02
En AutoCAD sucede exactamente lo mismo, si las herramientas están en su lugar y preparadas para su uso, todo será muy fácil; pero si estas condiciones no se cumplen, perderemos mucho tiempo y el trabajo podría quedar mal.
Cuando iniciamos un dibujo en AutoCAD nunca comenzamos de algo vacío, todo dibujo nuevo contará con un conjunto de herramientas y parámetros predefinidos, que son tomados de una "plantilla/template". Si estos parámetros están bien ajustados, será como sentarnos en una mesa ordenada y con todas las herramientas a nuestro alcance; esto nos permitirá concentrar nuestra atención exclusivamente en el diseño.
Personalizar las plantillas de dibujo
Las plantillas suministradas por AutoCAD no son buenas y debemos personalizarlas; en un principio usaremos las plantillas suministradas con el material de esta lección, pero después cada uno la iremos ajustando a nuestro gusto personal.
Instalar una plantilla de dibujo
Con el material de esta lección se suministran 3 archivos de AutoCAD, que nos permitirán crear plantillas para trabajar en diferentes unidades: metros, centímetros y milímetros.
En el video 6 se muestra cómo instalar la plantilla de metros, ya que es la que usaremos en todos los ejercicios de este curso. (Las restantes las instalamos de igual forma.)
Definir una plantilla predeterminada

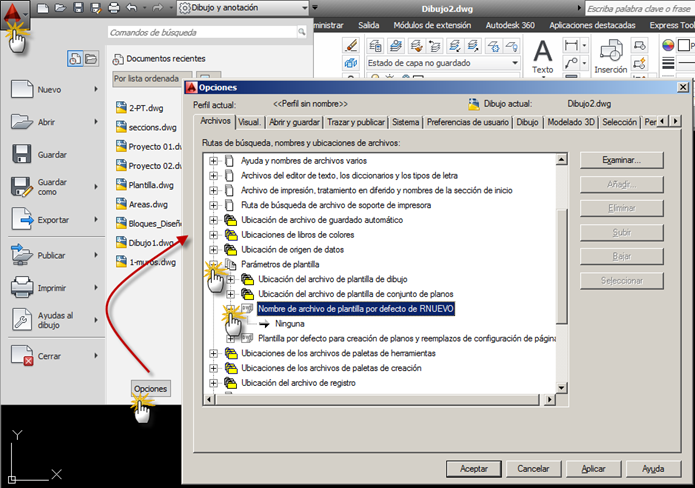

AutoCAD dispone de dos comandos para iniciar dibujos nuevos, ellos son: Nuevo/New y Rnuevo/Qnew. El primero nos permite seleccionar una plantilla al iniciar el dibujo, en tanto que el segundo inicia el dibujo de forma más rápida (Rápido Nuevo), ya que utiliza una plantilla predeterminada. Para que nuestra plantilla sea la predeterminada, debemos realizar el siguiente procedimiento:
  • Ejecutar el comando Opciones.
  • Designar la ficha Archivos/Files, expandir Parámetros de plantilla/Template Settings seleccionar Nombre de archivo de plantilla por defecto de RNUEVO/Default Template File Name for QNEW.
  • Hacer clic en el botón Examinar…/ y seleccionar la plantilla correspondiente..
En este mismo cuadro, pero en la ficha Visual/Display, podremos configurar los colores de la interfaz.
image6, duración 6:23 min.

Para ampliar el video, pulsar las teclas Ctrl+F

AutoCAD 2017: Descargar, instalar y activar
Fernando Montaño10:21 0 comentarios

Este BLACK Friday inicia a las 0:00 del Jueves 23 y se extiende hasta las 23:59 del domingo 26; pero todas las promociones tienen cupos y son hasta agotar.

Los descuentos son del 75%, 60% y, en el peor de los casos, 50%, y abarcan todos los cursos, con excepción de Revit Familias:

Promociones y cupos

AutoCAD Architecture 75% OFF 100€ 25€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_75-OFF

3ds Max para (usuarios deAutoCAD) 75% OFF 75€ 18.75€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_75-OFF

Revit BIM 60% OFF 100€ 40€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_60-OFF

AutoCAD nivel experto 60% OFF 90€ 36€

(Solo los 5 primeros, después 50% OFF) Ir a la tienda Cupón: BF_60-OFF

AutoCAD 2D + AutoCAD 3D 60% OFF 125€ 50€

(Solo los 10 primeros, después 50% OFF) Ir a la tienda BF_CAD23



Agotadas estas promociones…

TODOS los cursos 50% OFF

(Solo los 10 primeros en cada curso) Ir a la tienda BF2018

NOTA: Los CUPONES aparecerán escritos en la página de compra y solo debes aplicarlos (seleccionarlo + OK), por lo tanto no necesitas memorizarlos.






Ya puedes descargar GRATIS y de forma segura AutoCAD 2017
Duración 7:25 minutos
