Luminarias de SIMES para 3ds Max
Fernando Montaño La Cruz13:41 0 comentarios

Nota: Este video tutorial pertenece al curso: 3ds Max para usuarios de AutoCAD

La empresa italiana Simes nos ofrece un paquete de luminarias reales y listas para usar en 3ds Max (http://www.simes.it/spa/download/index.php). Las mismas contienen los modelos 3d de las luminarias y también luces del tipo Photometric Web, o sea que incluyen los archivos IES (suministrados por el fabricante) con la información acerca de la distribución de la luz.

Max_08-27

Descargar luces para 3ds Max>>>

Después de descargar el archivo 3ds_max_1_2011.zip, lo descomprimimos.



Elegir la luminaria

Para conocer las luminarias primero conviene conocer el catálogo de la Simes (http://www.simes.it/spa/catalogo/tipologia.php), después designamos una familia…

Max_08-28

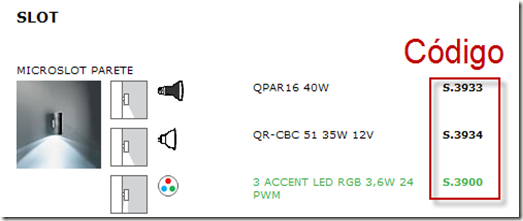

… y tomamos nota del código que corresponde a la luminaria, para después insertarla en Max.

Max_08-29

También podemos conocer la información técnica de la luminaria y ver un ejemplo de su luz.



Max_08-30

Insertar luminarias en una escena

Las luminarias podrán ser insertadas como referencia externa o mediante Import>Merge, como cualquier contenido de Max.

El conjunto de componentes geométricos y la luz estarán agrupados en una especia de bloque llamado Assembly; desde el menú podremos descomponer (Explode), editar (Open), añadir (Attach) o eliminar componentes (Dettach).

Max_08-31

Para realizar ajustes en la luminaria, primero debemos abrir el Assembly y después modificamos sus parámetros como a cualquier otra luz. Es conveniente asignarle sombra del tipo Ray Traced Shadows o mental ray Shadow Map, y asignarle el archivo de distribución IES, suministrado por el fabricante.

Max_08-32

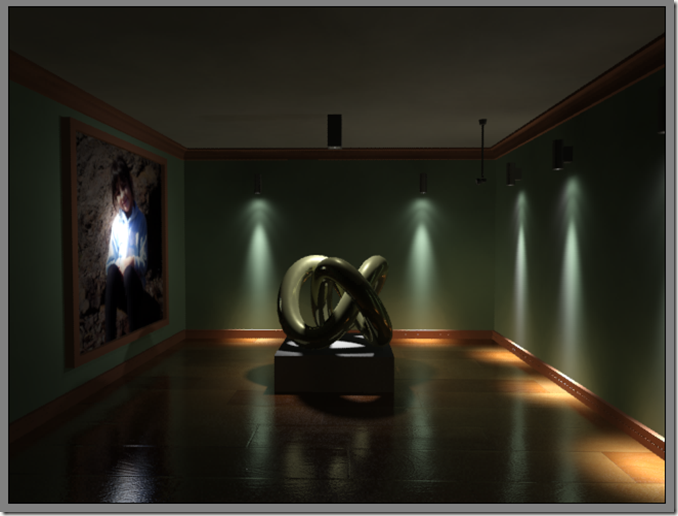

En el ejercicio añadiremos las siguientes luminarias:

·         Microslot modelo 3903W para las paredes.

·         Nanofocus modelo 1097 para alumbrar el cuadro.

·         Minislot modelo 3857 para iluminar la escultura central.

Max_08-33

image duración 11:24 minutos

image duración 5:18 minutos
